Zählerabteil:

Im Zählerabteil ist eine 10-pol. Klemmenleiste URTK-Ben mit erhöhten Trennscheiben zwischen den Spannungsklemmen für Wandleranschluss einbaut. Der Einbau einer Zählerwechseltafel Gr. 1 ist vorbereitet.
Es ist durch zusätzliche, separate Verschraubungen möglich, eine Antenne heraus zu verlegen sowie weitere Messimpulsleitungen in den Schrank einzubringen.

Wandlerabteil:

Im Wandlerabteil befinden sich ein Cu-Sammelschienensystem (20 x 10 mm) für Aufsteck–Niederspannungsstromwandler (Beistellung durch das EVU). Die Zuleitungs- und Abgangskabel werden an den 6 Leiteranschlussklemmen 25 – 150 mm² sowie an den N und PE Durchgangsklemmen bis 95 mm² angeschlossen . Bei den N+PE Durchgangsklemmen, die durch eine herausnehmbare Brücke miteinander verbunden sind, ist es auf der Baustelle möglich zu entscheiden, ob ein 4-Leiter- oder 5-Leitersystem benötigt wird. Der 10-pol. Satz Verbindungsleitungen (NSGAFöu 4 mm² für Strom- und 2,5 mm² für Spannungspfade) ist an der 10-pol. Prüfklemmenleiste im Zählerabteil angeschlossen und im Wandlerabteil anschlussfertig verlegt. Das Wandlerabteil ist mit einer plombierbarer Klarsichtabdeckung versehen. Durch 2 Pg 48 – Verschraubungen sowie 2 Pg 48 – Blindverschraubungen an der Ober- und Unterseite des Schrankes ist eine variable Verlegung der Zu- bzw. Abgangsleitungen gewährleistet.

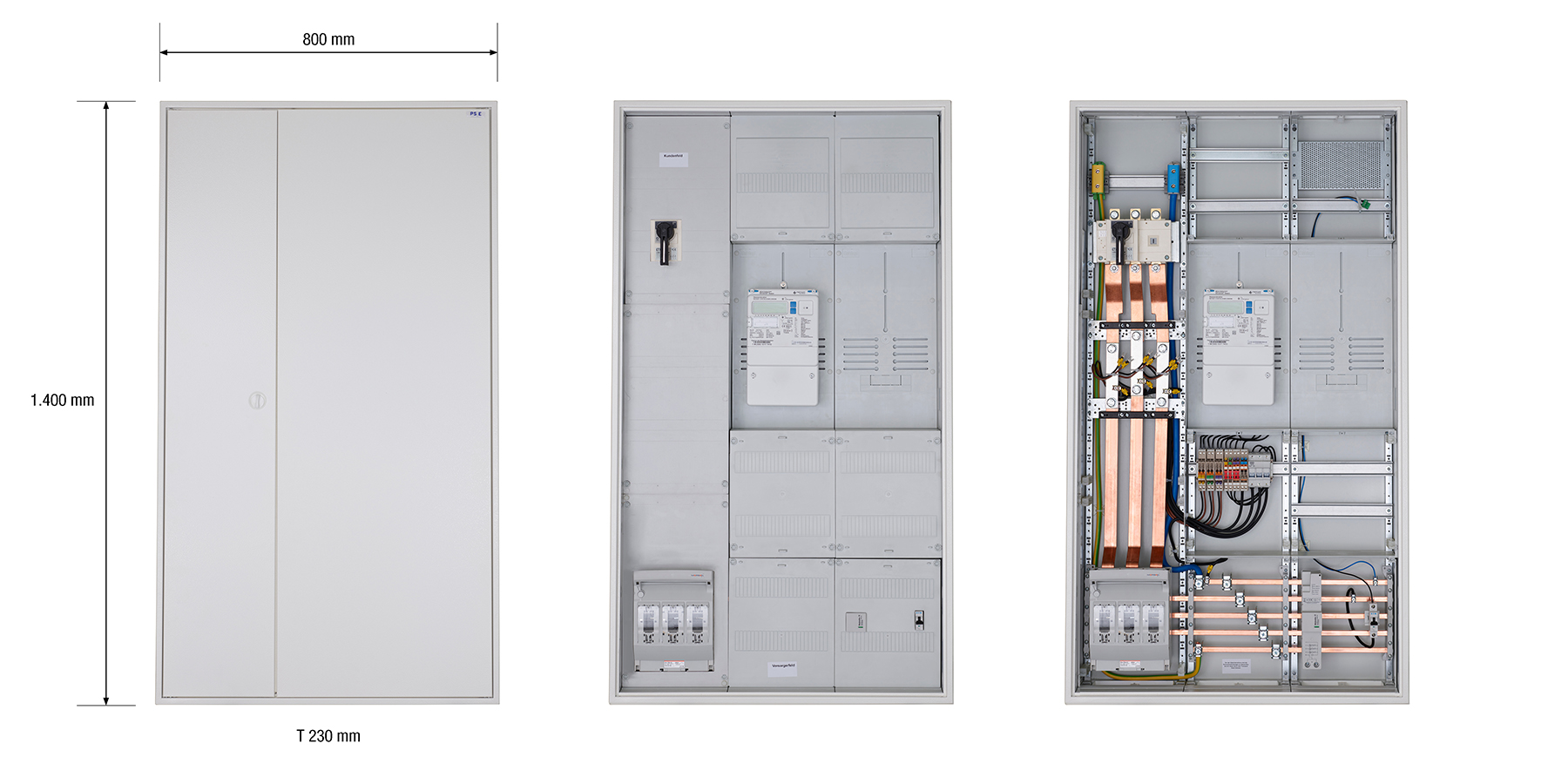

Produktbeispiele:
